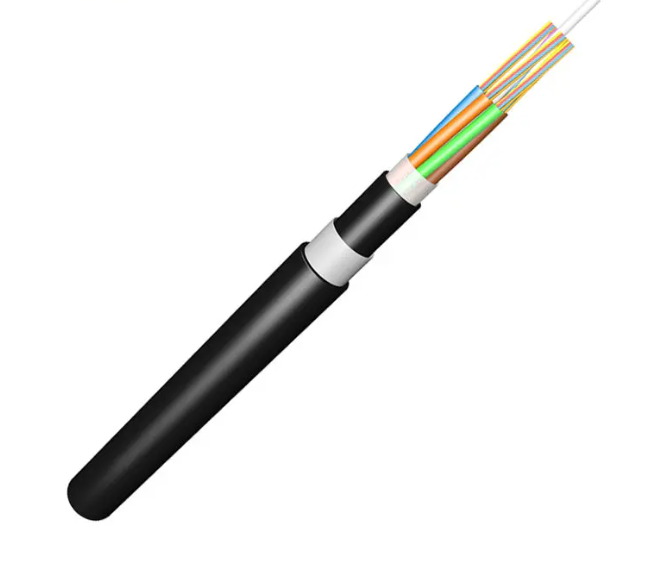

GYFTY73-2Anti-Rodent Anti Bird FRP Tape Double Sheath | |||||||||||||||||||||||||
 | |||||||||||||||||||||||||
| 1. Inner Sheath: black polyethylene. | |||||||||||||||||||||||||
| 2. Loose Tube: thermoplastic material, containing optical fibres and filled with gel. | |||||||||||||||||||||||||
| 3. Central Strength Member (CSM): glass fibre reinforced plastic rod (GFRP) coated with polyethylene when needed. | |||||||||||||||||||||||||
| 4. Filler | |||||||||||||||||||||||||
| 5. Longitudinal Water Blocking Material: cable filling compound. | |||||||||||||||||||||||||
| 6. Non-metallic Armor: FRP tape. | |||||||||||||||||||||||||
| 7. Outer Sheath: black polyethylene. | |||||||||||||||||||||||||
| Features and Applications: | |||||||||||||||||||||||||
| Good crush resistance | |||||||||||||||||||||||||
| Duct installation or aerial installation | |||||||||||||||||||||||||
| Optical Characteristics: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| Attenuation | @850nm | – | – | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | – | – | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | – | – | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | – | – | |||||||||||||||||||||
| Bandwidth | @850nm | – | – | ≥500 MHz · km | ≥200 MHz · km | ||||||||||||||||||||
| @1300nm | – | – | ≥1000 MHz · km | ≥600 MHz · km | |||||||||||||||||||||
| Polarization mode dispersion | lndividual fibre | ≤0.20 ps/√km | ≤0.20 ps/√km | – | – | ||||||||||||||||||||
| Design link value (M=20,Q=0.01%) | ≤0.1 ps/√km | ≤0.1 ps/√km | – | – | |||||||||||||||||||||
| Technical Data: | |||||||||||||||||||||||||
| Item | Contents | Value | |||||||||||||||||||||||
| Fiber Count | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
| Loose Tube | No. of tubes*fibres per tube | 2×12 | 4×12 | 6×12 | 8×12 | 12×12 | |||||||||||||||||||
| Outer diameter (mm) | 2.2 | ||||||||||||||||||||||||
| Central strength member | Material | GFPR | |||||||||||||||||||||||
| Diameter (mm) | 2.25 | 2.6 | 2.8 | ||||||||||||||||||||||
| Coated CSM diameter (mm) | – | 3.7 | 6.1 | ||||||||||||||||||||||
| lnner Sheath | Material | HDPE | |||||||||||||||||||||||
| Thickness (mm) | Nominal:1.0 | ||||||||||||||||||||||||
| Outer Sheath | Material | PE | |||||||||||||||||||||||
| Thickness (mm) | Nominal:1.8 | ||||||||||||||||||||||||
| Cable diameter(mm)Approx. | 13.0 | 14.6 | 16.8 | ||||||||||||||||||||||
| Cable weight(kg/km)Approx. | 132 | 152 | 196 | ||||||||||||||||||||||
| Operating temperature range(℃) | -40~+70 | ||||||||||||||||||||||||
| Tensile Strength Short/ Long Term(N) | 2700/900 | ||||||||||||||||||||||||
| Crush resistanoe short/long term (N/100mm) | 1000/300 | ||||||||||||||||||||||||
| The colour arrangement of fibre and tube is specified in the colour identification table. | |||||||||||||||||||||||||
| Other structure and fibre count are also available according to customer requirements. | |||||||||||||||||||||||||
